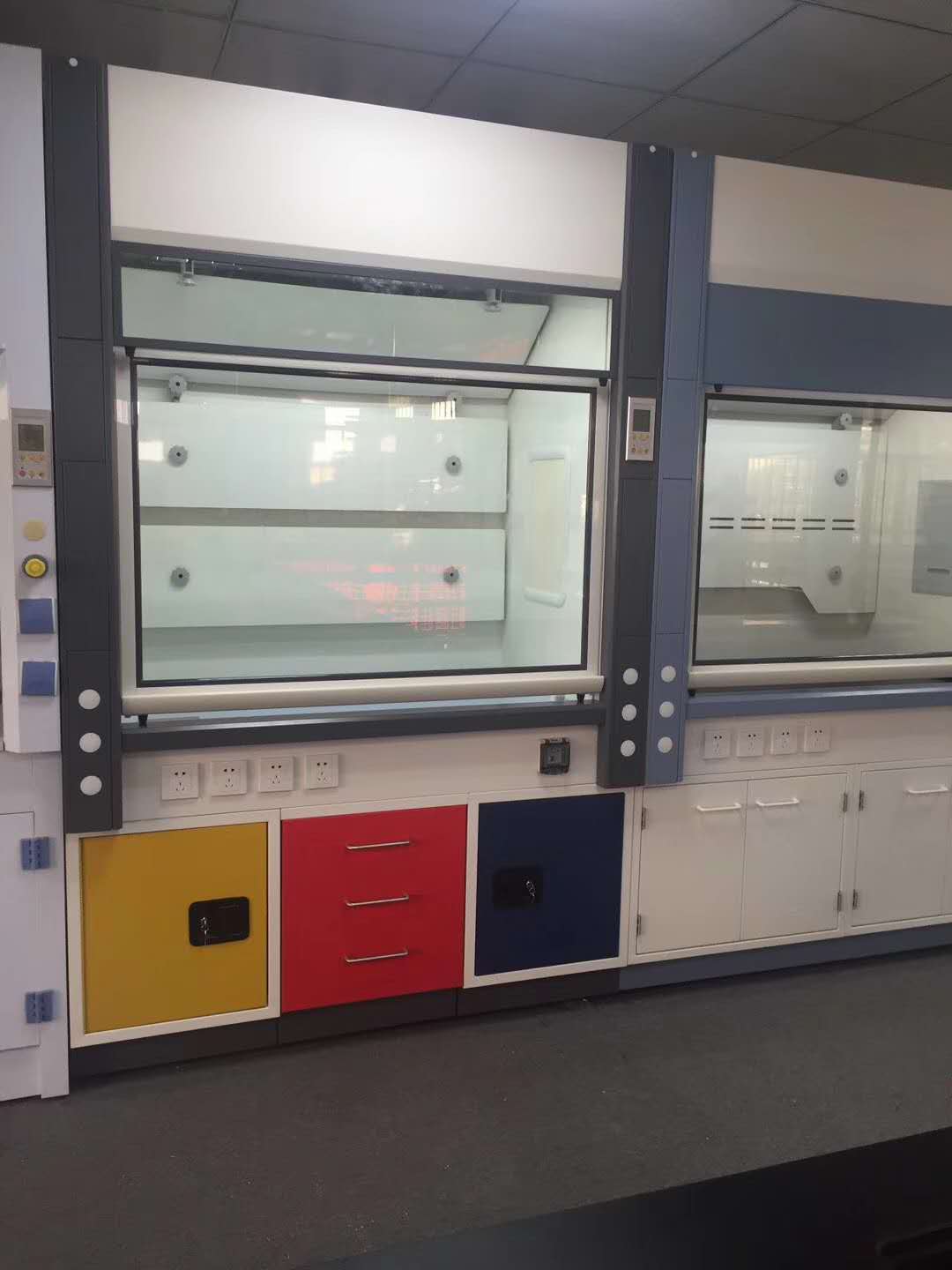

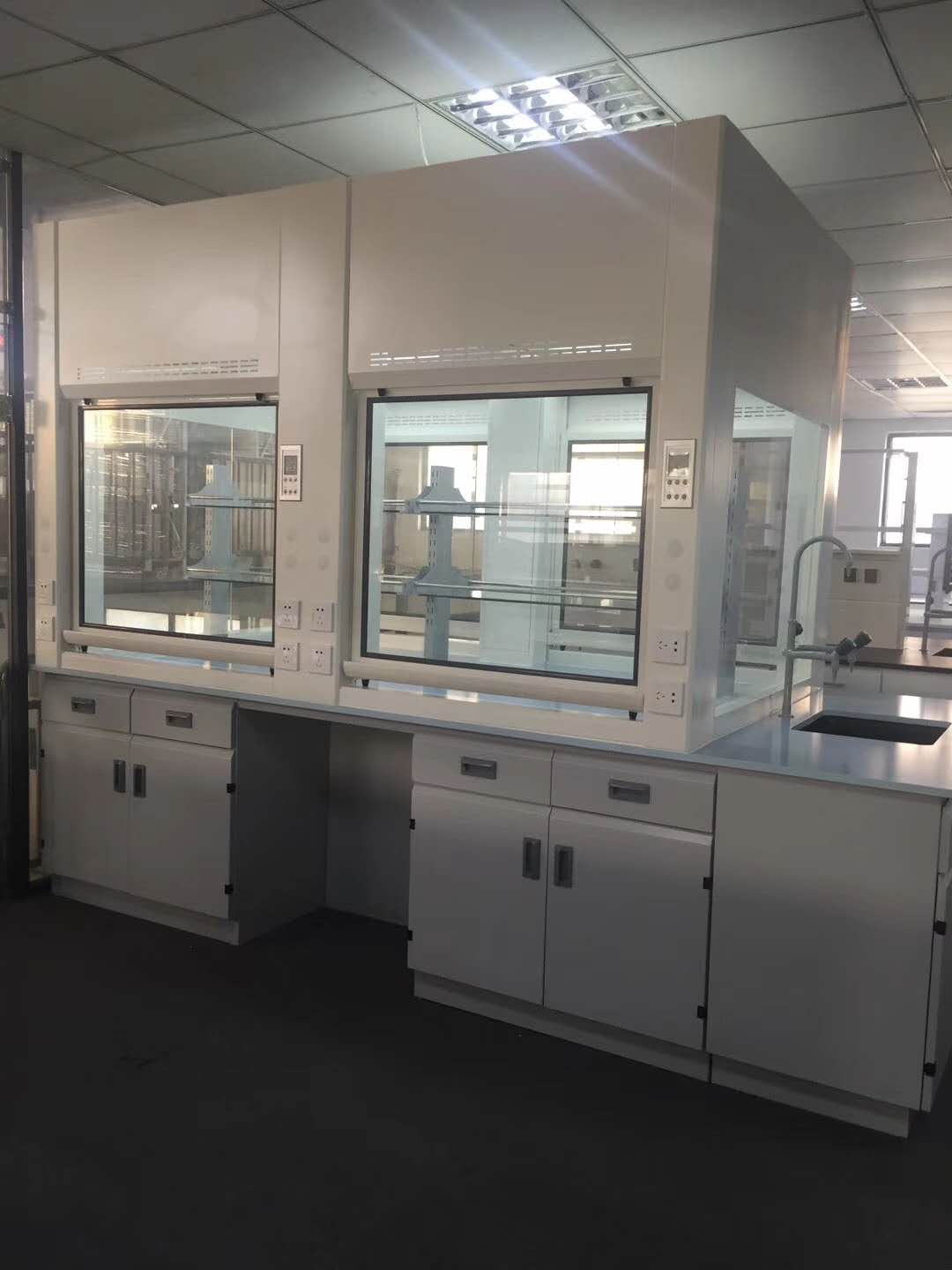

全钢通风柜





⑴全钢台式通风柜尺寸:外部尺寸:W1200*D850*H2350/ W1500*D850*H2350/ W1800*D850*H2350±50mm

⑵内部有效操作空间(调节门关闭时):W950*D650*H1200/ W1250*D650*H1200/ W1550*D650*H1200;

(3)台面:采用理化板、环氧树脂板、千思板、陶瓷板等制作而成,四周加边。具有耐腐蚀、耐各种强酸碱和有机溶剂的侵蚀,有韧性、耐冲击、耐高温、防水、抗细菌生长、不含任何有毒物质,无辐射,健康环保防静电。

(4)柜体组合:采用三段组合式柜体,上部柜体(通风柜)采用双层结构,外壳和内衬之间具有夹层,可以容纳水、电、气体管线系统,并可确保柜体的气密性与防护,中间(操作台面),下部底柜,后侧设计独立水、电、气体管线系统,即台面置于底柜上,上部柜体再置于台面上。

上柜外壳:采用全新1.2mm厚(±5%)优质冷轧钢板制作,表面酸洗磷化后经环氧树脂静电粉末喷涂。涂层厚度大于80微米

上柜左右侧前面板(立柱):可分别由正面拆卸,当组装或拆卸时不因侧面阻挡而影响;其操作面向内倾斜以方便操作;材质采用全新1.2mm厚(±5%)优质冷轧钢板制作,表面酸洗磷化后经环氧树脂静电粉末喷涂。

上柜下方通风板(补风口)(Airfoil):可分别由正面拆卸,当组装或拆卸时不因侧面阻挡而影响;其下方具有隐藏式通风口设计;材质采用全新1.2mm厚(±5%)优质冷轧钢板制作,表面酸洗磷化后经环氧树脂静电粉末喷涂。

上柜前面板:可分别由正面拆卸,当组装或拆卸时不因侧面阻挡而影响;材质采用全新1.2mm厚(±5%)优质冷轧钢板制作,表面酸洗磷化后经环氧树脂静电上柜内衬板:采用6mm厚(±5%)优质抗倍特板。

导流板(Baffle):材质同内衬板,导流板安装位置与角度能使通风柜内排气分布均匀,无死角,导流板上方与中、下方出风口排风量比例各约50%±10%,以确保不同比重的气体均能有效排出。

导流板固定座:ABS材质一体成型,活动组合,方便拆卸,并具固定合成架功能。

①背板固定座及导流板固定座旋钮均可由柜体正面轻易拆装。不需任何工具,仅以手动操作即可轻易将导流板拆下清洗。

②能隐藏金属螺丝件,避免与柜内气体接触。

③固定座具有良好的稳定性。

④固定座上具有安装蒸馏合成架的孔状设计,可将不锈钢圆管以锁固的方式固定。当未安装圆管支架时,通风柜导流板上的固定座位置分布均匀,保持美观。

(5)视窗:框架采用铝合金材料制作,内部采用6mm厚钢化玻璃,视窗采用无间断平衡、隐蔽式结构设计。视窗配重平衡,保证视窗的平稳开、关,视窗上下滑动自如,可停留在任意位置,在通风柜视窗与通风柜工作台面垂直闭合处,设计留有防止气体外溢的气流栅,用以防止因温差而产生的对流气体外溢,保证当视窗关闭风机仍工作时,柜体内工作区不会产生负压。

(6)配件:

铰链:采用锌合金材料,表面环氧树脂粉沫喷涂,开启角度为175°,开启次数达到10万次以上。

照明:采用30W日光灯照明,保证工作面不低于450Lux的亮度标准,不与柜内气体接触,易更换。

悬吊钢索:采用直径5mmPVC包覆钢索,具有防锈、承重能力强、抗锈、耐腐蚀等特点。

窗口把手:采用钢制成型拉手。

插座:采用多功能防水三孔插座,并配置过载保护开关。

配电箱:采用内嵌方式设计,固定于通风柜下箱体背板上,其中包含空气开关、过载保护器、接触器。

滑轮:采用尼龙材料制作,固定支架采用3mm厚镀锌钢板制作。
